Rahmen-System

Es gibt zwei Möglichkeiten, das Netzrahmen-System (Verbindungsstangen und Verbindungselemente) aufzubauen:

- Zusammen mit unseren Teleskopstangen zu Ausziehen (s. Bild 1 + 2) - zur Stabiliserung der oberen Längsseite
- Nur mit den Verbindungsstangen und Verbindungselementen (s. Bild 3) - Bau eines Rahmens an allen 4 Seiten

Zur Stabilisierung der oberen Längsseite in Verbindung mit den Teleskopstangen zum Ausziehen:

Um das Durchhängen des Netzes zwischen den Teleskopstangen zu verhindern und um dem ganzen System einen höhere Stabilität zu geben, werden die Teleskopstangen zum Ausziehen oben mit den Verbindungsstangen und den Verbindungselementen miteinander verbunden. Dazu werden die Verbindungselemente oben auf die Teleskopstangen mit einer Schraube und Mutter befestigt. Die Verbindungsstangen werden dann in die Verbindungselemente geschoben und eingeklickt. Fertig. Das Netz wird mit den Netzbindern an den Verbindungsstangen befestigt. Natürlich können Sie aber auch die Verbindunsstangen durch die oberste Maschenreihe fädeln (bevor die Stangen montiert werden). Unten wird das Katzennetz am Geländer / Handlauf, ebenfalls mit den Netzbindern, befestigt.

Bau eines Netzrahmens an allen vier Seiten:

Möchten Sie an der unteren Längsseite ebenfalls eine feste Verbindung/Rahmen - wie oben - installieren, dann können Sie die Teleskopstangen zum Ausziehen nicht verwenden, da der Durchmesser des Außenrohres den gleichen Durchmesser hat, wie die Verbindungselemente. Das untere Ende der Teleskopstange zum Ausziehen passt daher nicht in die Verbindungselemente.In diesem Fall müssen anstelle der Teleskopstangen zum Ausziehen die Verbindungsstangen verwendet werden. Die Verbindungsstangen sind oben und unten verjüngt, so dass sie in die Verbindungselemente passen. Die Verbindungselemente brauchen nicht mit einer Schraube/Mutter an den Verbindungsstangen befestigt werden. Die Stangen werden in die Verbindungselemente eingeschoben und werden dort mit einer Spannfeder gehalten.

Nachträgliche installation eines Netzrahmens an der unteren Längsseite - in Verbindung mit den Teleskopstangen zum Ausziehen:

Hat man bereits die Teleskopstangen zum Ausziehen und die Verbindungsstangen/Elemente an der oberen Längsseite montiert und möchte nachträglich die untere Längsseite ebenfalls mit dem Rahmensystem verbinden, dann benötigen Sie unsere "Verbindungsröhrchen". Diese werden in die Verbindungselemente eingeklickt und dann von unten in die Teleskopstange gesteckt. Damit sie nicht aus den Teleskopstangen herausrutschen, muss entweder das Netz, im gespannten Zustand, an den Verbindungsstangen befestigt werden oder es muss ein Loch in die Aluminium Röhrchen gebohrt werden, damit es mit einer Blechschraube in der Teleskopstange befestigt werden kann.

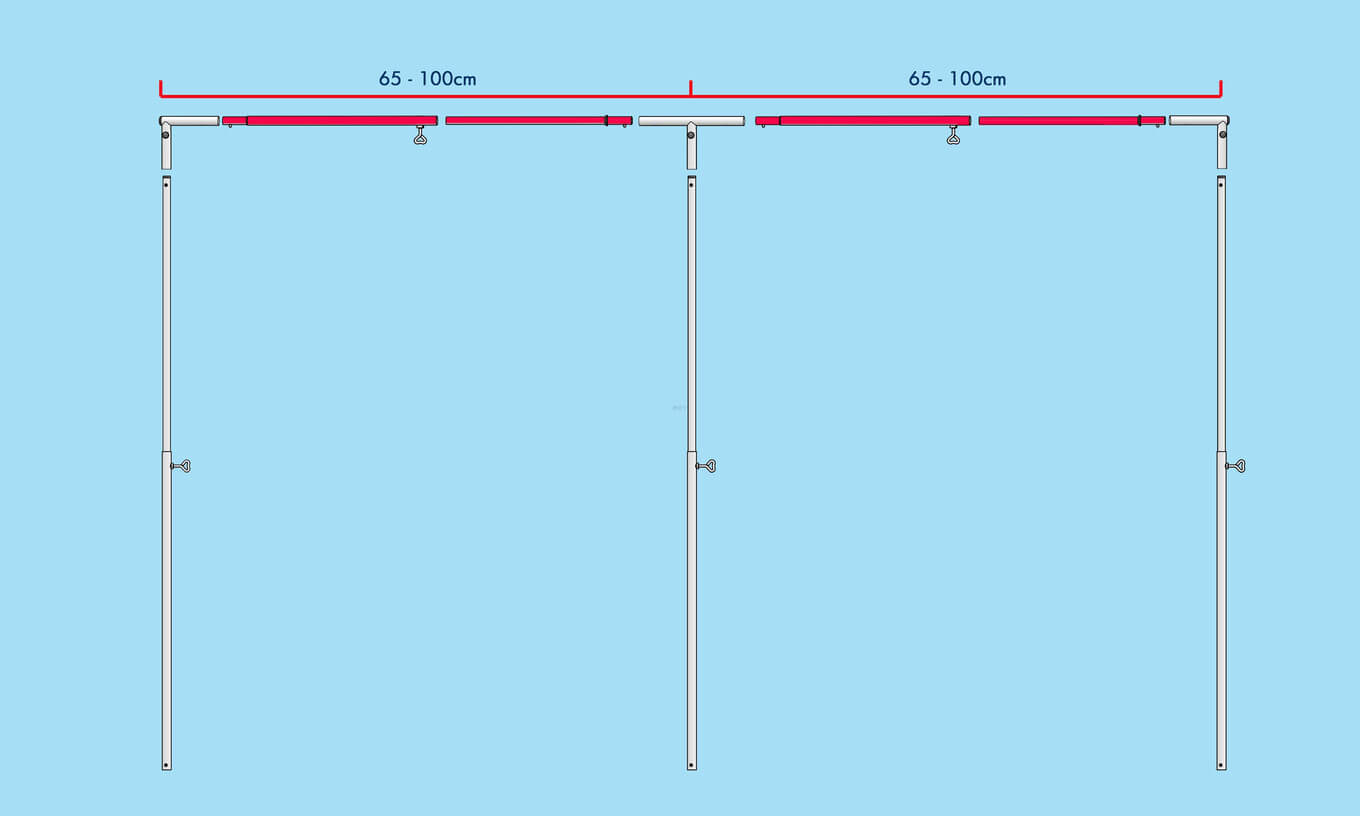

Rahmensystem für einen 2m langen Blkon oder Terrasse

Boy-Netz-Rahmen-System-front-2m

.

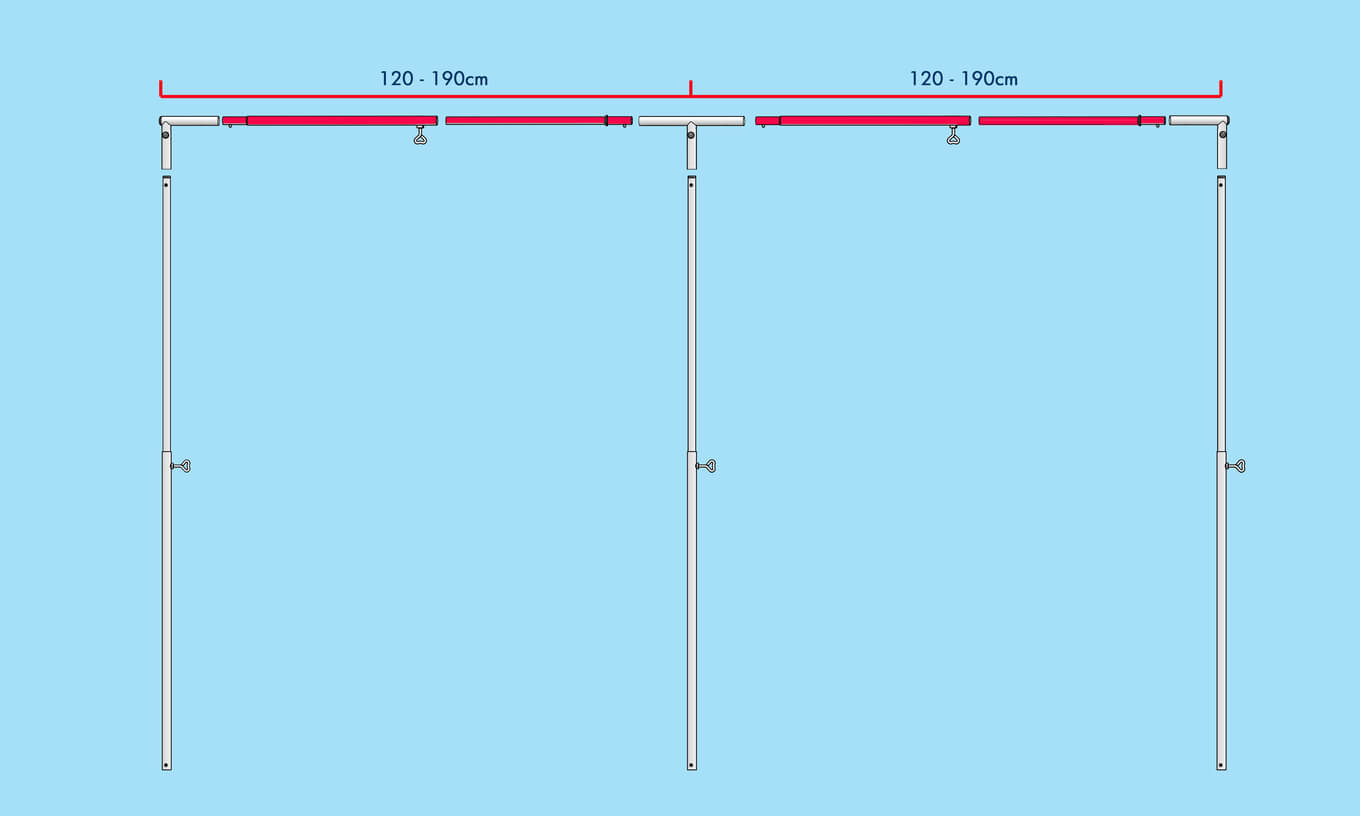

Rahmensystem für einen 2,4m bis 3,8m langen Blkon oder Terrasse

Aufbau Variante 2,4 bis 3,8m

.

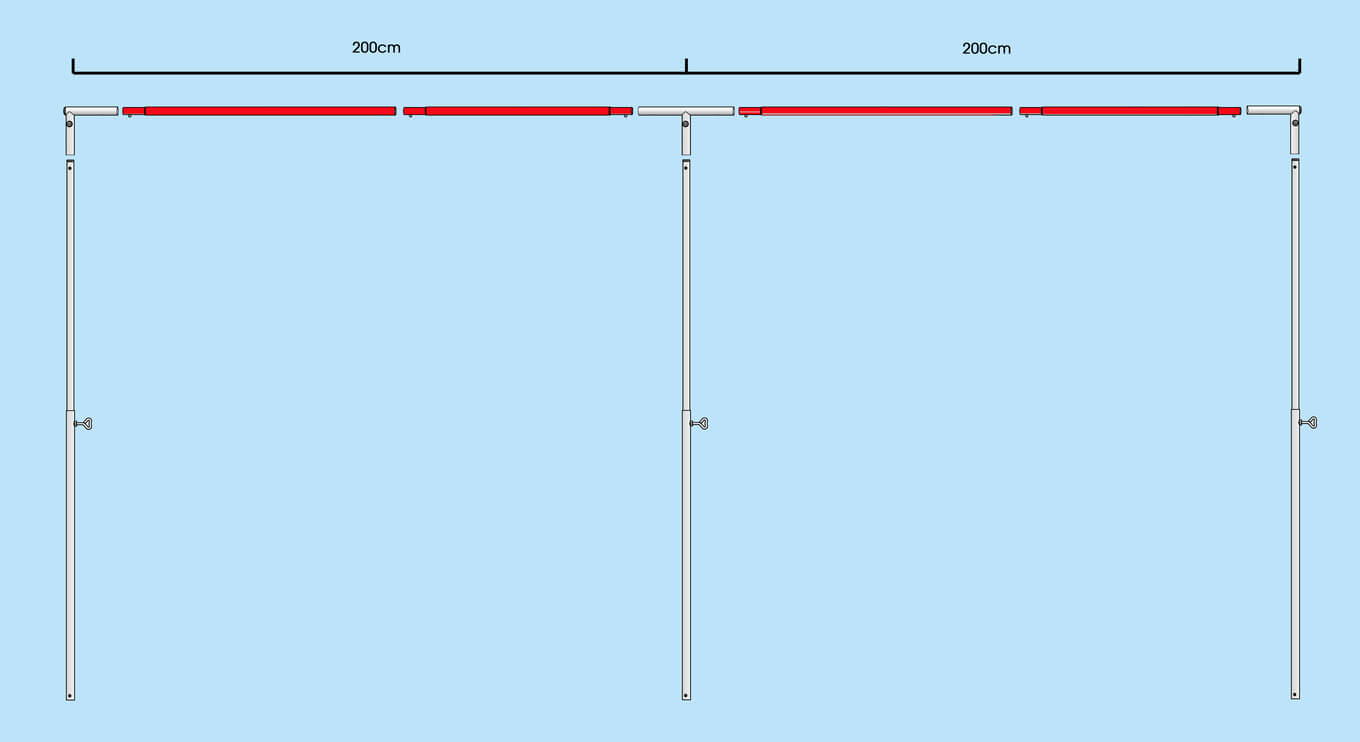

Rahmensystem für einen 4m langen Balkon oder Terrasse

Boy-Netz-Rahmen-System-Front-2m

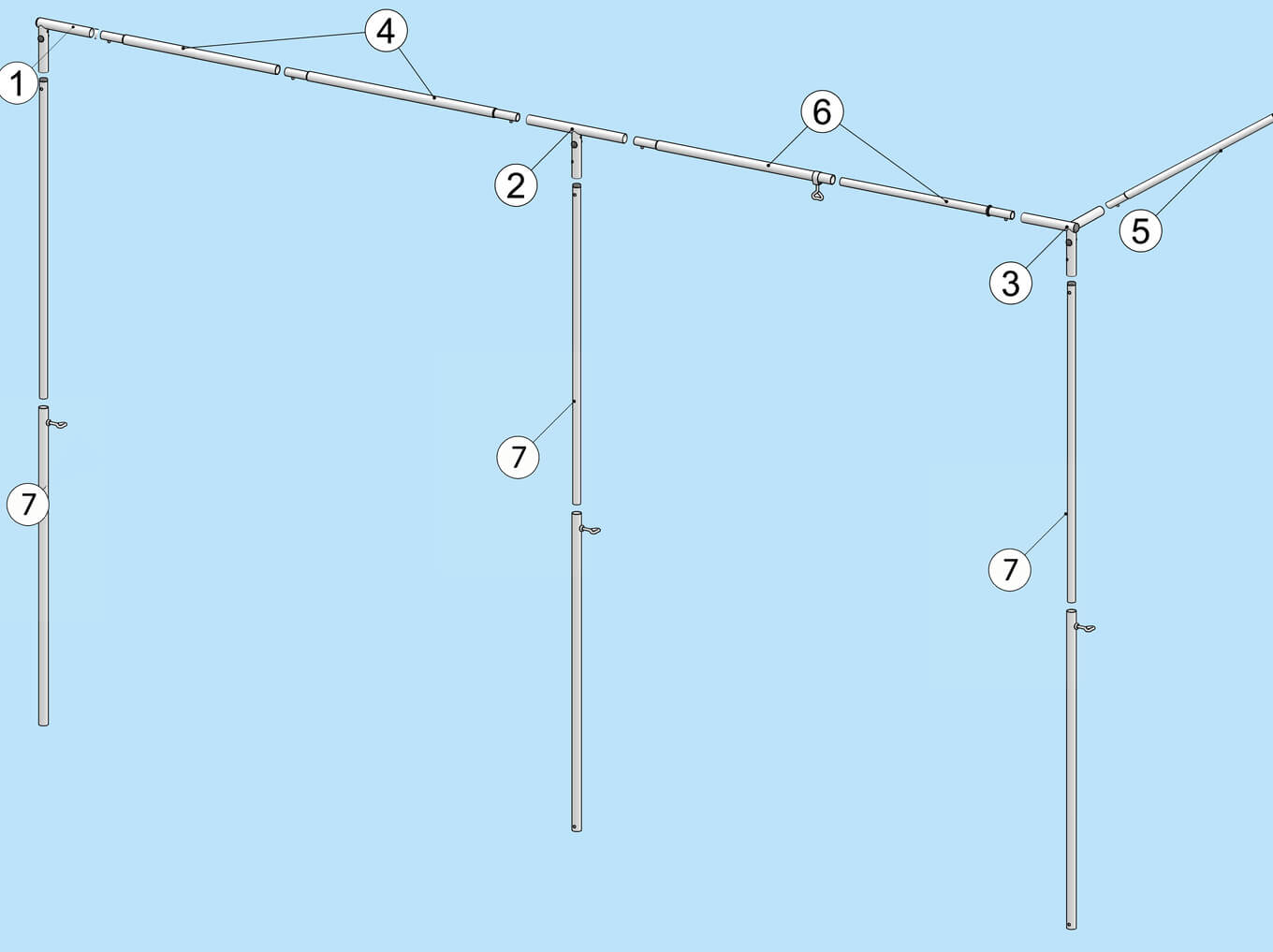

Rahmensystem mit Teleskopstangen zum Ausziehen für einen 3,5m langen Balkon mit Ecke

Rahmensystem für Teleskopstangen zum Ausziehen

1) End-Verbindung        2) T-Verbindung        3) Eck-Winkel-Verbindung       4) Verbindungsstange 200cm
5) Verbindungsstange 100cm        6) Verbindungsstange 120 - 190cm         7) Teleskopstange zum Ausziehen

.

.

Rahmensystem mit Teleskopstangen zum Ausziehen und Überkletterschutz

Rahmensystem mit Teleskopstangen zum Ausziehen und Überkletterschutz

1) Überkletterschutz            2) T-Verbindung            3) Alu-Zwischenrohr           4) Verbindungsstange 200cm
5) Kreuz-Verbindung            6) Verbindungsstange 120 - 190cm           7) Teleskopstange zum Ausziehen

.

.

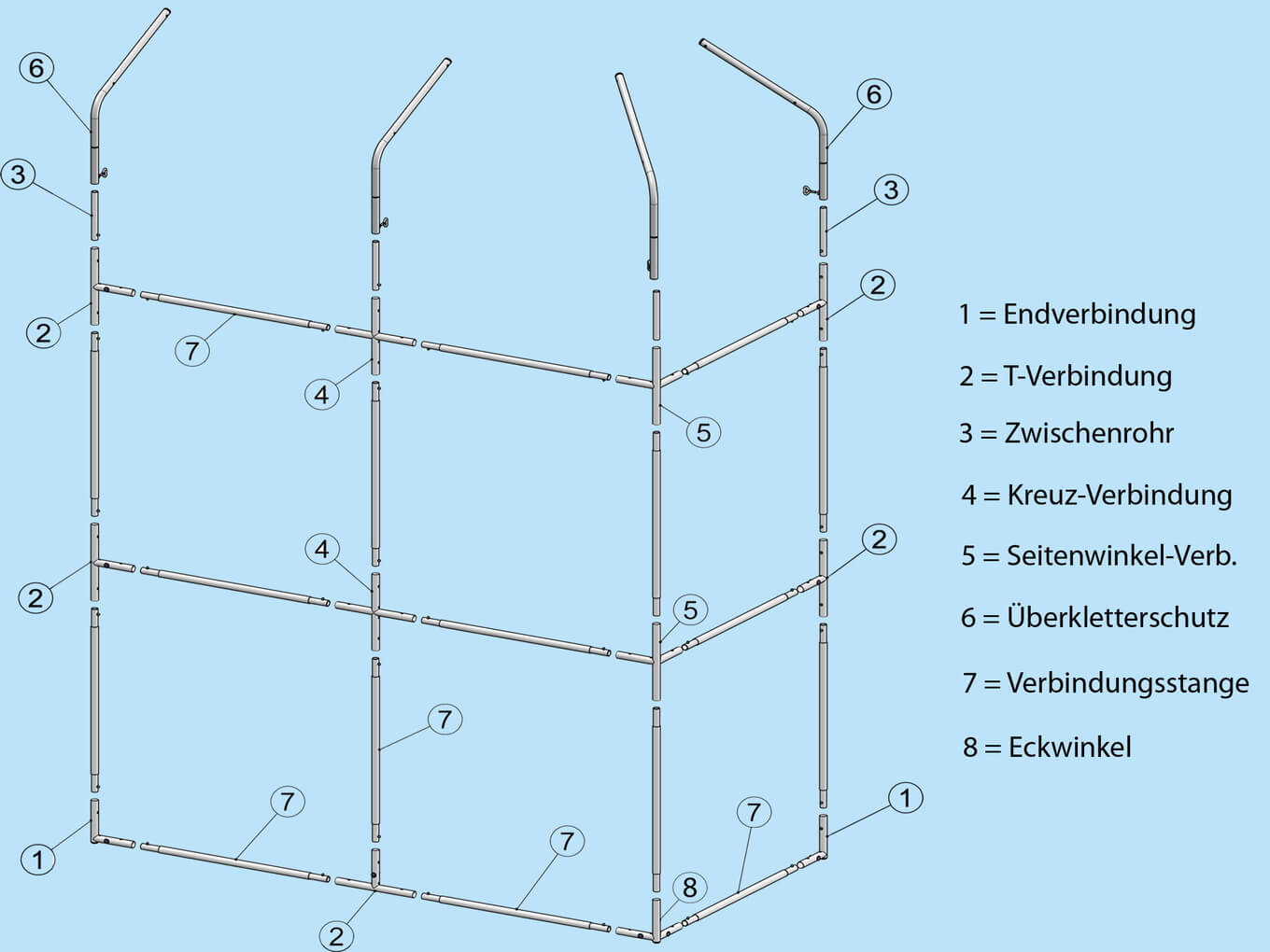

Rahmensystem mit Verbindungsstangen - Wand mit Ecke und Überkletterschutz -

Rahmensystem mit Verbindungsstangen an allen vier Seiten

  1. Rahmen End-Verbindung für unsere Teleskopstangen zum Ausziehen und Verbindungsstangen

    Rahmen End-Verbindung für unsere Teleskopstangen zum Ausziehen und Verbindungsstangen

    NEU - End-Verbindung - Winkelverbindung passend zu unseren Teleskopstangen zum Ausziehen. Wird der Balkon nur vorne vernetzt, dann kommen diese End-Verbindungen zum Einsatz. Diese End-Verbindung wird am Anfang und am Ende der Rahmenkonstruktion benötigt. Sie wird auf die bereits installierte Teleskopstange aufgesetzt und fest verschraubt. Einfache Montage.

    Für weitere Informationen bitte das Bild anklicken



    Preis: 10,95 €
    inkl. 16% MwSt., zzgl. Versandkosten
    Lieferzeit 3 Tage

    Lieferbar

  2. Schrauben-Set zur Befestigung der Verbindungselemente für Teleskopstangen zum Ausziehen.

    Schrauben-Set zur Befestigung der Verbindungselemente für Teleskopstangen zum Ausziehen.

    Dieses Schrauben / Mutter Set wird benötigt, um ein Verbindungsteil - z.B. eine T-Verbindung - an der Teleskopstange zum Ausziehen zu befestigen. Das Schrauben-Set besteht aus Schraube und Mutter.

    Preis: 0,85 € per Set
    inkl. 16% MwSt., zzgl. Versandkosten
    Lieferzeit 3 Tage

    Lieferbar

  3. Verbindungsstange - 100cm

    Verbindungsstange - 100cm

    Verbindungsstange, Gesamtlänge 100cm, passend zu unseren Rahmen-Verbindungen.

    Für weitere Informationen bitte das Bild anklicken



    Preis: 11,95 €
    inkl. 16% MwSt., zzgl. Versandkosten
    Lieferzeit 3 Tage

    Lieferbar

  4. Verbindungsstange - 200cm

    Verbindungsstange - 200cm

    Verbindungsstange - 200cm - 2 teilig, passend zu unseren Rahmen-Verbindungen. Die Länge der Verbindungsstange ist so bemessen, dass sie zusammen mit den Verbindungsstücken genau auf 200cm kommt. (empfohlener Abstand zwischen T-Stangen)

    Für weitere Informationen bitte das Bild anklicken



    Preis: 15,95 €
    inkl. 16% MwSt., zzgl. Versandkosten
    Lieferzeit 3 Tage

    Lieferbar

  5. Stufenlos verstellbare Verbindungsstange - Länge verstellbar von 120 bis 190cm

    Stufenlos verstellbare Verbindungsstange - Länge verstellbar von 120 bis 190cm

    Stufenlos verstellbare Verbindungsstange von 120 bis 190cm. In Kombination mit unseren anderen Verbindungsstangen lässt sich so die gewünschte Rahmengröße genau angepassen.  Diese Verbindungsstange ist auch kombinierbar mit den Spannstangen-Verbindungselementen.

    Für weitere Informationen bitte das Bild anklicken



    Preis: 16,95 €
    inkl. 16% MwSt., zzgl. Versandkosten
    Lieferzeit 3 Tage

    Lieferbar

  6. Stufenlos verstellbare Verbindungsstange - Länge verstellbar von 10 bis 50cm

    Stufenlos verstellbare Verbindungsstange - Länge verstellbar von 10 bis 50cm

    Diese Verlängerungsstange wird zusammen mit der 2,0m langen Verbindungsstange verwendet. Damit wird eine Gesamtlänge von ca. 2,40m erreicht. (Bitte beachten: Alleine kann diese Verlängerungsstange nicht verwendet werden - nur zusammen mit der 2 Meter Verbindungsstange !)

    Für weitere Informationen bitte das Bild anklicken



    Preis: 7,95 €
    inkl. 16% MwSt., zzgl. Versandkosten
    Lieferzeit 3 Tage

    Lieferbar

  7. Stufenlos verstellbare Verbindungsstange - Länge verstellbar von 65 bis 100cm

    Stufenlos verstellbare Verbindungsstange - Länge verstellbar von 65 bis 100cm

    Stufenlos verstellbare Verbindungsstange von 65 bis 100cm für unsere Rahmenverbindungselemente. In Kombination mit unseren anderen Verbindungsstangen lässt sich so die gewünschte Rahmengröße genau angepassen. Diese Verbindungsstange ist auch kombinierbar mit den Spannstangen-Verbindungselementen.

    Für weitere Informationen bitte das Bild anklicken



    Preis: 12,95 €
    inkl. 16% MwSt., zzgl. Versandkosten
    Lieferzeit 3 Tage

    Lieferbar
